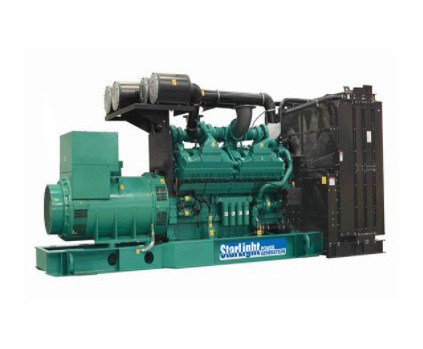

康明斯柴油發電機的設計、生產和測試完全符合GB/T2820-97標準，功率范圍：24KW-2200KW，配備康明斯發動機，技術先進，性能可靠，工作壽命長；發電機激磁系統能使機組在隨任何瞬間加載時，頻率波動迅速恢復；發電機低電搞設計使非線性負載下的波形失真極小，并有良好的起動電動機能力?？得魉构緦?duì)全系列產品提供質量保證并建設遍布全國的專業服務網絡，為客戶提供24小時售后服務和零配件供應。
二、康明斯柴油發電機優點
品質優良、低燃油消耗、噪聲低、輸出功率大，性能可靠。其可靠的穩定性、經濟性、動力性、耐久性和環境安全性受到國內外用戶的歡迎，全球三包連保。中美合資東風康明斯、重慶康明斯發動機具有體積小、重量輕、油耗低、功率高、工作可靠，配件供應及維修方便。采用電子調速器，具有冷卻水溫過高、機油壓力低及超速報警并自動停車等保護功能。能源通系列康明斯柴油發電機為康明斯公司正式授權產品，在同類產品中性能更優，質量更好，服務更有保障，是能源通康明斯柴油發電機組部門推薦產品。
三、康明斯發電機公司簡介
康明斯公司是當今世界設計、生產和銷售柴油發動機和壓縮天然氣發動機的企業?？得魉乖谌A投資逾一億四千萬美元，分別有東風康明斯柴油發電機組，重慶康明斯柴油發電機組，作為中國發動機行業的外國投資者，康明斯在中國擁有八家合資和獨資制造企業，其中東風康明斯生產B、C和L系列柴油發動機，重慶康明斯生產M、N和K系列柴油發動機。產品符合ISO 3046、ISO 4001、ISO 8525、IEC 34-1、GB1105、GB/T 2820、CSH 22-2、VDE 0530 及YD/T 502-2000《通信專用柴油發電機組的技術要求》等標準。
四、康明斯柴油發電機工藝介紹
1、康明斯柴油發電機進排氣系統
* 使用吊架或支架支撐排氣管和增壓器
* 波紋管嚴禁用來充當彎頭和補償安裝誤
* 對于200KW以上機組，使用610mm以上的不銹鋼波紋管
* 水平鋪設排氣管設0.3-0.5%坡度，坡向室外，下限點設排污閥
* 配置發動機排氣管時，禁止使用直徑小于排氣口的管道
* 如排氣管必須向上彎曲時，應在上升起始點位置設置排水栓
* 多臺發電機組安裝時，共用排氣管道需特別注意
2、康明斯柴油發電機冷卻系統
（1）進風口宜設定在發電機端或發電機兩側，面積應大于水箱面積2.2倍。
（2）出風口面積應為水箱面積的1.5倍，并應在出風口安裝百葉窗和擋風墻。
（3）使用柔性風道法蘭與水箱連接，吸收機組位移和振動，防止噪聲傳播。
（4）當環境溫度高于設計溫度時，考慮降功率使用。
（5）熱風必須通過風道排放到機房外,風道截面積應從小到大平滑過渡,如風道存在彎道,則必須安裝導流板以減少壓力損失。
 |  |
| 單獨支承帶隔熱層的消聲器 | 直接安裝熱交換器方式冷卻系統 |
1、發動機海水泵性能
NH發動機 K6發動機 KV發動機
1800r/min 1500r/min 1800r/min 1500r/min 1800r/min 1500r/min
流量L/S 3.4 3.4 3.4 3.4 6.8 6.8
吸程m 3.05 3.05 3.05 3.05 3.05 3.05
揚程m 13.72 2.13 33.53 20.42 33.53 20.42
2、采用蓄水池冷卻水源時,蓄水池容量如下
發電機組功率 蓄水池容量
200kW >200m3
250kW >270m3
300kW >340m3
500kW >520m3
外循環冷卻系統安裝圖
3、康明斯柴油發電機燃油系統
 |  |
| 當主油箱高于噴油器1.5米時，必須采用浮子油箱，防止液力鎖止 低油位時裝浮子油箱和吸油泵的布置 | |
五、康明斯柴油發電機標準配置
發動機：康明斯4沖程柴油發動機。
發電機：斯坦福/馬拉松無刷交流發電機。
控制系統：以微處理器為核心的機組專用控制器。
起動系統：發動機采用直流電馬達啟動。
短路保護：MCCB空氣開關。
冷卻系統：滿足環境溫度40oC散熱要求的聯機冷卻水箱。
濾清器系統：康明斯機油、燃油和空氣濾清器。
附件：排氣彎頭、波紋管、消音器等配件。
六、康明斯柴油發電機安裝
康明斯柴油發電機機房設計
1、機組宜橫向布置,當受建筑物場地限制時,可以縱向布置.
2、當機房與控制室毗鄰時,發電機出線端及電纜溝應靠近配電室.
3、蓄電池應靠近起動馬達側
4、機房應有足夠的新風進口.熱風和排煙道應伸出室外,進風口應設置在電機側,排風口設置在水箱側.
5、機房應采用機組消音及機房隔音綜合治理措施。
康明斯柴油發電機降噪處理方法
1、機組安裝在混凝土地板上：
* 應在地板上澆注一個鋼筋混凝土底座。
* 混凝土底座應經過一個月173KPa以上壓力測試合格。
* 混凝土底座應高于地板至少150mm,延機組底盤每邊至少擴展150mm。
* 水泥機座上應預埋”J”或”L”型地腳螺栓。
2、機組固定在底盤式油箱上：
* 發動機、發動機與油箱之間必須加裝減振器。
* 油箱結構和強度必須能承受機組的靜載荷和動載荷。
* 油箱底部和地面之間必須留有一定距離，便于檢修維護。
3、機組安裝在振動隔離基礎上：
康明斯柴油發電機組的安裝
七、康明斯柴油發電機參數
1、東風康明斯系列
2、重慶康明斯系列
3、進口康明斯系列
八、康明斯柴油發電機售后服務
1、技術服務：免費派員到現場作技術指導，協助搞好機房設置，免費調試，免費替用戶制訂培訓計劃、（工廠或現場）培訓操作人員，雙方商量培訓方式，內容及時間，按照實際情況而定。
2、配件服務：三包期內免費提供部分易損件，三包期外長期供應零配件和技術支持。
3、維修服務：用戶在使用中如出現產品任何故障，將隨時派員現場服務。
4、服務原則：產品在使用中，如出現故障，公司可派員現場服務，確保及時運轉。
